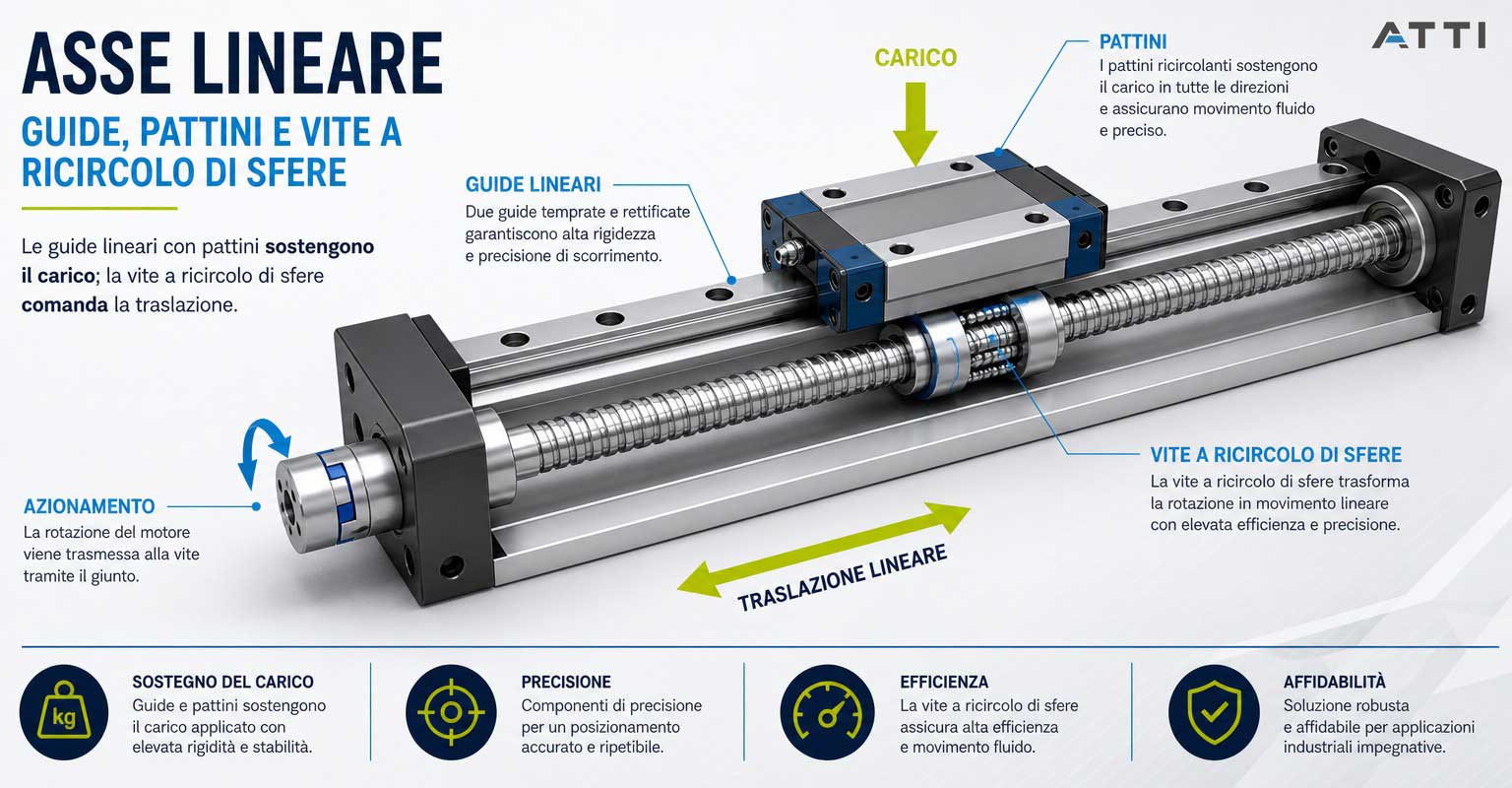

In un asse lineare industriale, guide, pattini e vite a ricircolo di sfere non svolgono lo stesso compito. Le guide e i pattini hanno il ruolo di sostenere e guidare il carico lungo una traiettoria definita; la vite, invece, contribuisce al comando del movimento, trasformando la rotazione generata dal motore in traslazione controllata. Questa distinzione è fondamentale quando si progetta una linea, si sostituisce un componente o si valuta un retrofit.
Le viti a ricircolo di sfere sono quindi un componente chiave negli assi lineari dove servono posizionamento, ripetibilità e buona efficienza meccanica, sempre in funzione della configurazione complessiva dell’applicazione. Nel catalogo ATTI, il marchio THK è un riferimento importante per chi lavora su movimentazioni lineari e sistemi di guida, da valutare in base ai requisiti tecnici dell’impianto.
Vite, guida e pattino: tre funzioni da non confondere
Un errore frequente nella configurazione di un asse è attribuire alla vite a ricircolo di sfere compiti che appartengono invece alla parte di guida. La vite genera e trasmette il moto assiale, ma non dovrebbe essere considerata l’elemento principale per sostenere carichi radiali, momenti o disallineamenti strutturali. Questi aspetti vanno gestiti con un sistema di guide a ricircolo di sfere e pattini correttamente dimensionato.
In pratica, la guida lineare definisce la traiettoria e mantiene il carico stabile; la vite a ricircolo di sfere comanda l’avanzamento; il motore e l’azionamento determinano il profilo di movimento. Solo l’insieme di questi elementi consente di ottenere un asse affidabile. Se uno dei componenti viene scelto senza considerare gli altri, possono comparire usura anomala, vibrazioni, perdita di precisione, rumorosità o difficoltà di regolazione.
Per questo le viti a ricircolo di sfere THK sono particolarmente interessanti come componente complementare alle guide e ai pattini lineari: non sostituiscono il sistema di guida, ma lo completano, consentendo di trasformare l’asse guidato in un asse comandato.
Che cosa fa la vite a ricircolo di sfere nell’asse lineare
La funzione della vite è convertire il moto rotatorio proveniente dal motore in uno spostamento lineare. Rispetto a soluzioni più semplici, la tecnologia a ricircolo di sfere è scelta quando si desidera ridurre l’attrito e ottenere una trasmissione del moto più efficiente, sempre in relazione alla taglia, alla configurazione e al tipo di applicazione.
In un asse industriale la vite può essere impiegata, ad esempio, per movimentare carrelli, slitte, gruppi di posizionamento, unità di regolazione o sistemi di alimentazione. La scelta dipende da fattori come carico movimentato, corsa, orientamento dell’asse, ciclo di lavoro, precisione richiesta e integrazione con il controllo macchina.
È importante ricordare che la vite non lavora da sola: servono supporti, accoppiamento con il motore, eventuale giunto, sensori o encoder quando previsti dal sistema, logica di controllo e protezioni adeguate all’ambiente. In assenza di dati applicativi completi, è prudente evitare una selezione solo “per dimensione” o per somiglianza con un componente esistente.
Criteri generali per scegliere una vite a ricircolo di sfere THK
Senza entrare in dati puntuali di serie, diametri, passi o precarichi, che vanno verificati su documentazione tecnica e condizioni reali di impiego, alcuni criteri decisionali aiutano a impostare correttamente la richiesta.
- Carico e direzione della forza: occorre distinguere il carico movimentato dalla funzione di guida. La vite deve trasmettere lo sforzo assiale richiesto, mentre guide e pattini devono sostenere il carico e i momenti.
- Corsa utile e ingombri: la lunghezza dell’asse, gli spazi disponibili e la disposizione del motore incidono sulla configurazione generale.
- Profilo di movimento: accelerazioni, decelerazioni, frequenza dei cicli e necessità di arresti controllati orientano la scelta della vite e della motorizzazione.
- Precisione e ripetibilità: quando l’applicazione richiede controllo accurato della posizione, la sola parte meccanica non basta: va considerato anche il sistema di azionamento.
- Ambiente di lavoro: polvere, residui di lavorazione, lubrificazione, temperatura e contaminanti possono influire su protezioni, manutenzione e durata.
- Manutenzione e sostituzione: in caso di ricambio è utile rilevare con attenzione dati dimensionali, schema di montaggio, condizioni di usura e causa del guasto precedente.
Questi elementi permettono di orientare la scelta e di formulare una richiesta tecnica più completa, evitando confronti basati solo su una sigla parziale o su un componente visivamente simile.
Motorizzazione dell’asse: brushless, asincrono o passo-passo?
La vite a ricircolo di sfere deve essere azionata da un sistema coerente con il livello di controllo richiesto. Nelle applicazioni dove il movimento deve essere accurato, ripetibile e gestito con profili dinamici, la soluzione da considerare con maggiore attenzione è il sistema servo. I servomotori brushless, abbinati a servoazionamenti idonei, permettono di controllare posizione, velocità e coppia in modo più evoluto rispetto a soluzioni più semplici, naturalmente se correttamente dimensionati e integrati.
Nel catalogo ATTI sono disponibili anche servoazionamenti brushless per applicazioni di automazione industriale. Quando nel progetto si valutano soluzioni con brand specifici, può essere utile considerare anche la gamma INVT, in funzione delle esigenze di controllo e dell’architettura macchina.
I motori asincroni restano una possibilità in contesti idonei, soprattutto quando il movimento non richiede un controllo di posizione particolarmente spinto o quando l’asse svolge una funzione più semplice di avanzamento, regolazione o movimentazione con logiche meno complesse. In questi casi vanno comunque valutati azionamento, controllo velocità, arresto, sicurezza e comportamento al carico.
I motori passo-passo possono essere presi in considerazione per applicazioni coerenti con le loro caratteristiche, ad esempio su assi di taglia contenuta o con esigenze di controllo compatibili. Tuttavia, quando la priorità è la precisione del movimento in condizioni dinamiche e con variazioni di carico, è opportuno confrontarli con soluzioni brushless/servo prima di definire la scelta.
Problemi da evitare in fase di integrazione
La qualità di un asse lineare non dipende solo dalla scelta della vite. Anche una vite a ricircolo di sfere correttamente selezionata può lavorare male se l’installazione non è coerente. Alcuni aspetti meritano particolare attenzione.
- Disallineamento tra vite e guide: può generare carichi indesiderati, sforzi aggiuntivi e usura prematura.
- Accoppiamento motore-vite non adeguato: il collegamento deve compensare le esigenze reali dell’applicazione senza introdurre giochi o sollecitazioni non previste.
- Sottovalutazione dell’inerzia: carico, vite, motore e organi rotanti devono essere considerati come sistema.
- Lubrificazione non gestita: la manutenzione deve essere compatibile con ciclo, ambiente e indicazioni del costruttore.
- Scelta del motore separata dalla meccanica: vite, guida, motore e drive devono essere dimensionati con una logica comune.
Nei retrofit è utile chiedersi perché il componente esistente debba essere sostituito. Se la causa è semplice usura fisiologica, il percorso è diverso rispetto a un guasto dovuto a disallineamento, contaminazione, urti, sovraccarico o lubrificazione insufficiente.
Quando chiedere una verifica tecnica
Per OEM, system integrator e manutentori, una verifica preventiva aiuta a ridurre errori di selezione e tempi di fermo. È consigliabile raccogliere almeno le informazioni principali: funzione dell’asse, carico, corsa, orientamento, ciclo di lavoro, motore previsto o esistente, eventuali vincoli dimensionali e foto del montaggio in caso di sostituzione.
ATTI può supportare la valutazione preliminare e l’individuazione dei componenti più coerenti con l’applicazione, senza forzare una scelta solo sul singolo codice. Per richieste di verifica, disponibilità o preventivo, è possibile contattare il team tramite la pagina contatti ATTI.
FAQ rapide sulle viti a ricircolo di sfere THK
La vite a ricircolo di sfere può sostituire le guide lineari?
No. La vite comanda il movimento assiale, mentre guide e pattini sostengono e guidano il carico. I due sistemi sono complementari e vanno dimensionati insieme.
Quando preferire un brushless a un motore asincrono?
In generale, quando servono controllo accurato di posizione, profili di movimento gestiti, dinamica e ripetibilità, una soluzione brushless/servo è spesso più indicata. Il motore asincrono può essere adatto in contesti meno esigenti dal punto di vista del posizionamento.
È possibile scegliere una vite solo partendo da una sigla?
La sigla è utile, ma non sempre sufficiente. Per una sostituzione corretta conviene verificare anche montaggio, condizioni applicative, stato dei componenti collegati e causa dell’eventuale guasto.
