La scelta tra cinghie dentate e cinghie trapezoidali è una decisione ricorrente nelle trasmissioni meccaniche industriali. Può nascere durante una sostituzione in manutenzione, quando occorre identificare rapidamente una cinghia usurata, oppure in fase di nuova progettazione, quando il progettista deve definire una soluzione coerente con l’architettura della macchina.
Le due famiglie non sono intercambiabili in modo generico: lavorano con principi diversi, richiedono pulegge differenti e rispondono a esigenze applicative diverse. Per questo, prima di acquistare una cinghia o proporre una modifica, è utile chiarire se serve una trasmissione sincronizzata oppure una trasmissione per attrito, quali pulegge sono già installate e quali informazioni tecniche sono disponibili.
In questa guida non entriamo nel dimensionamento completo della trasmissione, che richiede dati applicativi specifici. L’obiettivo è offrire un confronto pratico tra cinghie dentate e cinghie trapezoidali, aiutando manutentori, OEM, system integrator e responsabili acquisti a indirizzarsi verso la categoria corretta dello shop ATTI o a richiedere una verifica quando il caso non è immediato.
Principio di trasmissione: ingranamento o attrito
La differenza di base riguarda il modo in cui la coppia viene trasferita tra puleggia motrice e puleggia condotta.
Le cinghie dentate trasmettono il moto tramite l’ingranamento tra i denti della cinghia e i denti della puleggia. La geometria del dente e il passo devono essere compatibili con la puleggia installata. In termini funzionali, la cinghia non lavora come semplice elemento di attrito: il profilo dentato è parte integrante del sistema di trasmissione.
Le cinghie trapezoidali, invece, trasmettono il moto per attrito tra i fianchi della cinghia e le gole della puleggia. La sezione trapezoidale permette il corretto accoppiamento con la gola, ma il principio non è quello dell’ingranamento positivo. Ne deriva un comportamento diverso in avviamento, sotto carico e in presenza di variazioni operative.
Questa distinzione è il primo filtro decisionale: se la macchina richiede un rapporto di fase stabile tra due organi, la famiglia dentata è normalmente quella da valutare; se l’applicazione richiede una trasmissione più tradizionale per attrito, spesso con pulegge a gole, la famiglia trapezoidale è il riferimento naturale.
Sincronismo: quando è un requisito e quando no
Il criterio più importante è l’esigenza di sincronismo. Una trasmissione è sincronizzata quando la posizione relativa tra albero motore e albero condotto deve rimanere coerente durante il funzionamento. È il caso di molte movimentazioni indicizzate, assi comandati, organi di dosaggio, sistemi di taglio, trasporti con passo definito o macchine in cui uno sfasamento può compromettere il processo.
In questi contesti si valutano le cinghie dentate industriali, sempre insieme alla puleggia corretta. La cinghia dentata è infatti scelta non solo per trasmettere potenza, ma anche per mantenere una relazione cinematica più controllata tra gli organi collegati.
Quando invece l’applicazione non richiede una fase precisa tra gli alberi, e l’obiettivo è trasferire moto e potenza in modo robusto, semplice e diffuso, le cinghie trapezoidali restano una soluzione molto utilizzata. Sono frequenti su ventilatori, pompe, compressori, macchine utensili, gruppi ausiliari e trasmissioni generiche, sempre verificando sezione, lunghezza e pulegge.
Attenzione però a un punto: una cinghia trapezoidale non deve essere scelta quando il processo non tollera slittamenti o variazioni di fase. Allo stesso modo, una cinghia dentata non deve essere introdotta in una trasmissione nata per trapezoidale senza riprogettare pulegge, interassi, tensionamento e condizioni di carico.

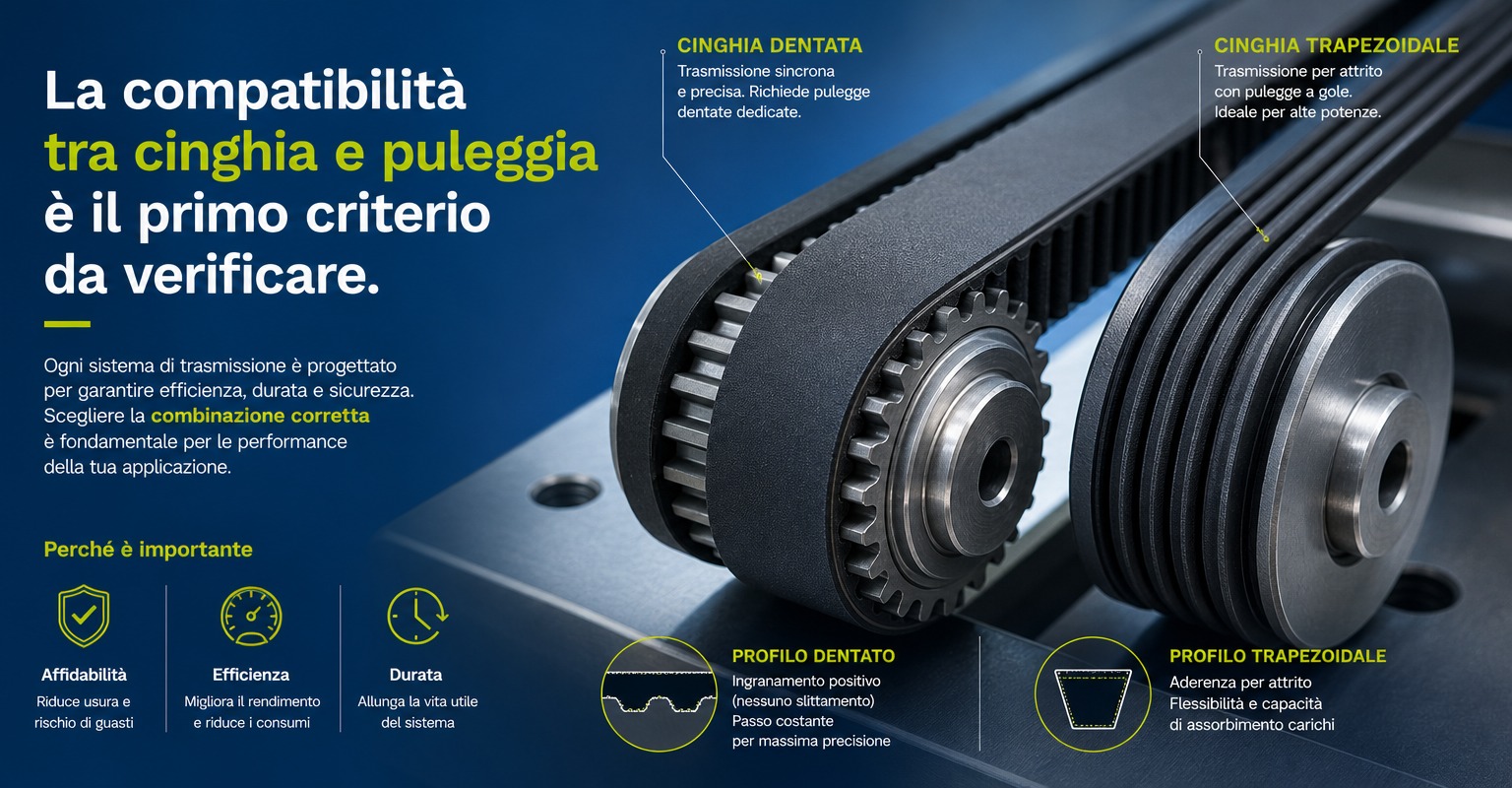

La puleggia decide la compatibilità reale
Una cinghia non va considerata isolatamente. La compatibilità cinghia-puleggia è determinante sia in manutenzione sia in nuova progettazione. Il profilo della cinghia deve corrispondere al profilo della puleggia: una scelta errata può generare usura anomala, rumorosità, surriscaldamento, perdita di sincronismo, slittamento o rotture premature.
Per le cinghie dentate occorre distinguere tra famiglie metriche e in pollici quando si selezionano le pulegge. Se il sistema utilizza un passo metrico, il riferimento sarà la categoria pulegge dentate metriche. Se invece la trasmissione è basata su profili e passi in pollici, la verifica dovrà orientarsi verso le pulegge dentate in pollici. Non è prudente dedurre la compatibilità solo dall’aspetto visivo: passo, profilo, larghezza e geometria della dentatura devono essere coerenti.
Per le cinghie trapezoidali, l’accoppiamento avviene con pulegge trapezoidali con gole idonee alla sezione della cinghia. Anche qui non basta che la cinghia entri nella gola: sezione, sviluppo, angolo di lavoro e stato delle gole incidono sul comportamento della trasmissione.
In manutenzione è quindi utile leggere tutto ciò che è riportato sulla cinghia esistente, controllare le marcature delle pulegge quando disponibili e rilevare le misure fondamentali. In caso di dubbi su compatibilità, equivalenze o sostituzioni, è consigliabile inviare foto e dati disponibili al supporto tecnico ATTI prima di procedere all’ordine.
Sostituzione in manutenzione: come evitare errori ricorrenti
La sostituzione di una cinghia in manutenzione sembra spesso un’attività semplice, ma gli errori sono frequenti quando la marcatura è illeggibile, la cinghia è deformata o la macchina ha subito modifiche nel tempo. Il rischio principale è ordinare una cinghia simile, ma non realmente compatibile.
Nel caso di una cinghia dentata, bisogna evitare di scegliere solo in base alla lunghezza approssimativa o alla larghezza. Il passo e il profilo dentato sono essenziali. Una cinghia con dentatura non compatibile può montare solo apparentemente, ma lavorare male sui fianchi o sul fondo del dente, con conseguenze sulla durata e sulla precisione della trasmissione.
Nel caso di una cinghia trapezoidale, l’errore tipico è confondere sezioni simili o trascurare lo stato della puleggia. Una cinghia nuova montata su gole usurate può non lavorare correttamente, anche se il codice è formalmente corretto. Quando la trasmissione utilizza più cinghie in parallelo, la sostituzione deve essere valutata con attenzione per evitare carichi non uniformi tra gli elementi.
Per orientarsi in modo pratico, durante la manutenzione è utile raccogliere:
- marcatura completa della cinghia, se ancora leggibile;
- tipo di cinghia, dentata o trapezoidale, senza basarsi solo sulla posizione in macchina;
- larghezza, sviluppo e sezione, da verificare con strumenti adeguati;
- numero di denti o passo, se si tratta di una cinghia dentata;
- tipo e stato delle pulegge, incluse eventuali usure, disallineamenti o giochi;
- condizioni di lavoro, come presenza di polvere, contaminanti, vibrazioni, cicli di avviamento e arresto.
Se il fermo macchina è critico, conviene non limitarsi alla cinghia: può essere necessario controllare anche pulegge, sistemi di tensionamento, ripari e allineamento. Nello shop ATTI è possibile consultare le principali famiglie di cinghie industriali e, quando coerente con l’applicazione, valutare anche componenti collegati come slitte motore per la regolazione dell’interasse o accessori di bloccaggio idonei alla configurazione della macchina.
Nuova progettazione: partire dalla funzione, non dalla cinghia
In fase di progettazione, la domanda corretta non è “meglio dentata o trapezoidale?” in senso assoluto, ma “quale funzione deve svolgere la trasmissione?”. La scelta dipende dal ruolo della cinghia all’interno del sistema.
Se la trasmissione deve garantire sincronismo, posizionamento o controllo della fase, il progettista partirà dalla famiglia dentata e definirà poi il profilo, la larghezza, le pulegge e la configurazione generale sulla base dei dati applicativi. In questo caso è naturale associare la scelta della cinghia alla selezione di pulegge dentate metriche o, quando il progetto lo richiede, di pulegge dentate in pollici.
Se invece la trasmissione deve azionare un organo rotante senza vincolo di fase, con una soluzione diffusa e facilmente gestibile in manutenzione, la famiglia trapezoidale può essere la scelta più coerente. In questo caso la selezione coinvolge cinghie trapezoidali e pulegge trapezoidali, sempre tenendo conto di ingombri, tensionamento, accessibilità e condizioni operative.
Per gli OEM e i system integrator è importante considerare anche la manutenzione futura: una trasmissione corretta sul piano tecnico ma difficile da ispezionare, tendere o sostituire può generare costi operativi elevati. La scelta della cinghia dovrebbe quindi essere integrata con layout macchina, accessibilità dei ripari, standardizzazione dei ricambi e documentazione tecnica.
Rischi di una scelta errata
Una cinghia non corretta non comporta solo il rischio di mancato montaggio. In molti casi il problema emerge dopo l’avviamento, quando la macchina lavora sotto carico. I segnali possono essere progressivi e non sempre immediatamente attribuiti alla cinghia.
Tra i rischi principali ci sono:
- perdita di sincronismo in applicazioni che richiedono fase controllata;
- slittamento in trasmissioni per attrito con tensione, sezione o pulegge non adeguate;
- usura accelerata della cinghia o delle gole puleggia;
- rumorosità e vibrazioni dovute a profilo non compatibile, disallineamento o tensionamento improprio;
- sovraccarichi su cuscinetti e supporti se la tensione viene corretta in modo empirico;
- fermi macchina ripetuti per rotture premature o sostituzioni non risolutive.
Per questo il confronto tra dentata e trapezoidale deve rimanere legato alla funzione e alla compatibilità. La disponibilità di una cinghia “simile” non è sufficiente per validare una sostituzione, soprattutto quando non si conoscono tutti i dati della trasmissione.
Come usare lo shop ATTI per orientare la scelta
Lo shop ATTI può essere utilizzato come punto di partenza per distinguere le famiglie prodotto e verificare le categorie corrette. Se il ricambio è una cinghia dentata, la consultazione dovrebbe partire da Cinghie Dentate; se il ricambio è una cinghia a sezione trapezoidale, il riferimento è Cinghie Trapezoidali. Quando si valuta anche l’accoppiamento con le pulegge, è opportuno passare alle categorie dedicate alle pulegge dentate o trapezoidali in base al tipo di trasmissione.
Se la scelta è chiara, è possibile procedere con la ricerca dei prodotti pertinenti. Se invece la marcatura è incompleta, la macchina è stata modificata, oppure bisogna validare una sostituzione tra famiglie diverse, la strada più sicura è richiedere una verifica applicativa. ATTI può supportare l’identificazione del componente partendo da codici, foto, misure e informazioni sulla macchina, senza trasformare la richiesta in un dimensionamento improvvisato.
Per acquisti ricorrenti, gestione ricambi o consultazione operativa dello shop, può essere utile creare un account tramite la registrazione allo shop ATTI. Per richieste tecniche, preventivi o conferme di compatibilità, il riferimento rimane la pagina contatti ATTI.
Checklist rapida per decidere tra dentata e trapezoidale
- Serve sincronismo? Se sì, orientarsi verso una trasmissione dentata e verificare profilo cinghia-puleggia.
- La trasmissione lavora per attrito? Se sì, valutare cinghie e pulegge trapezoidali coerenti con la configurazione esistente.
- Le pulegge sono già installate? Identificare prima il tipo di puleggia: dentata metrica, dentata in pollici o trapezoidale.
- È una sostituzione o un nuovo progetto? In manutenzione prevale l’identificazione corretta; in progettazione serve una valutazione funzionale più ampia.
- La marcatura è leggibile? Se mancano dati, non procedere per somiglianza visiva.
- Ci sono sintomi anomali? Rumore, vibrazioni, usura irregolare o slittamento indicano che va controllato l’intero sistema, non solo la cinghia.
FAQ
Posso sostituire una cinghia trapezoidale con una dentata?
Non in modo diretto. Le due famiglie richiedono pulegge diverse e principi di trasmissione differenti. Una conversione richiede una valutazione della trasmissione completa, non la sola sostituzione della cinghia.
Come capisco se una cinghia dentata è metrica o in pollici?
Occorre verificare marcature, passo, profilo e pulegge abbinate. Se i dati non sono chiari, è preferibile raccogliere foto e misure e richiedere supporto prima di ordinare.
Quando devo cambiare anche la puleggia?
La puleggia va controllata quando presenta usura, danneggiamenti, gioco, disallineamento o quando si passa a una famiglia di cinghia diversa. In molti casi la cinghia nuova non risolve il problema se la puleggia non è più idonea.
ATTI può aiutare a identificare una cinghia senza codice leggibile?
Sì, quando sono disponibili informazioni utili come foto, misure, tipo di macchina e dettagli sulle pulegge. Per una verifica puoi inviare la richiesta tramite i contatti ATTI.
